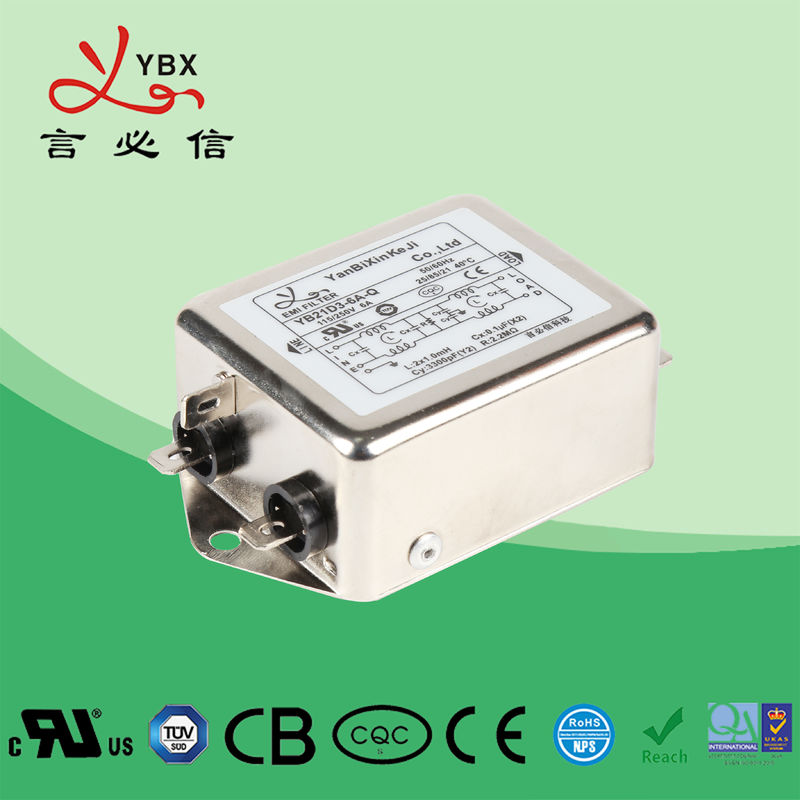

Artan Zayıflatma ile 115V, 250VAC 10A Tek Fazlı Güç EMI EMC FİLTRESİ
Teknik özellik:
| madde | Güç Hattı Filtresi |
| model | Güç hattı Filtresi YB-D |
| Transfer Fonksiyonu | Düşük geçiş |
| Paket Tipi | Yüzey Montajı |
| Nominal Merkez Frekansı | 10K 30MHz |
| Ekleme Kaybı | 60 ° 90dB |
| Giriş Empedansı | 50Ω |
| Nominal Gerilim | 115V / 250V |
| Anma akımı | 1 ~ 10A |
| Çevresel Sıcaklık | 40 ° C |
| Sıcaklık aralığı | 25/085/21 |
| Çalışma Frekansı | 50 / 60Hz |
| Satırdan Satıra | 1450VDC |
| Şasiye Kadar | 2250VDC |
| Maksimum Kaçak Akım | 250VAC / 60HZ 0.8mA Maks |
| Adedi | 50 parça |
| Fiyat | USD2 ~ 9.8 / Metre |
| Teslim süresi | Haftada 5 ~ 20 |
Özellikleri:
- YB22, iyi diferansiyel ve ortak mod zayıflaması ile iki aşamalı filtreleme tasarlamıştır;
- Çeşitli terminal seçenekleri seçmenizi sağlar;
- Farklı müşterinin EMC testlerini karşılamak için çeşitli parça ve kombinasyonlar vardır.
Tipik uygulamalar:
1. Elektrikli ve elektronik ekipman
2. Tıbbi malzeme
3. Datacom ekipmanları
4. Ofis otomasyon ekipmanları
Aday Gösterme Kuralı:
YB 22 E4 - 10A - Q (R5)
¦ ¦ ¦ ¦ ¦ ¦
devre kutusu akım bağlantısı isteğe bağlı
çizelgeleştirir:
| Model numarası. | Anma akımı 40 ° C @ |
Terminal Seçenekleri * |
Kaçak akım 250V / 50Hz | Elektrik Şeması |
Nominal Gerilim (V) | Çalışma Frekansı (Hz) | ||||||||||||||||||||||||||||||
| YB22E4-1A | 1A ~ 4A | S | S | W |
<0.8mA |
Şekil.1 |
115 / 250V |
50 / 60Hz |
||||||||||||||||||||||||||||
| YB22E4-6A | 6A | S | S | W | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22E4-8A | 8A | S | S | W | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22E4-10A | 10 A | S | S | W | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22E4-15A | 15A | S | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22D1-1A | 1A ~ 4A | S | - | W | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22D1-6A | 6A | S | - | W | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22D2-6A | 6A | S | S | W | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22D2-8A | 8A | S | S | W | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22D2-10A | 10 A | S | S | W | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22D2-15A | 15A | S | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22D3-8A | 8A | S | S | W | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22D3-10A | 10 A | S | S | W | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22D3-15A | 15A | S | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22D4-10A | 10 A | S | S | W | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22D4-15A | 15A | S | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22D4-20A | 20A | S | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22D5-15A | 15A | S | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22D5-20A | 20A | S | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22D5-30A | 30A | - | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22D6-20A | 20A | - | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22D6-30A | 30A | - | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22F1-20A | 20A | - | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22F1-30A | 30A | - | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22F2-30A | 30A | - | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22F2-40A | 40A | - | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22F2-50A | 50A | - | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
| YB22F3-50A | 50A | - | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
Tıbbi Tip çizelgeleştirir:
| Model numarası. | Anma akımı 40 ° C @ |
Terminal Seçenekleri |
Tıbbi malzeme |
Kaçak akım 250V / 50Hz | Elektrik Şeması | Nominal Gerilim (V) | Çalışma Frekansı (Hz) | ||||||||||||||||||||||||||||||||
| YB22E4-1A-x (5) | 1A ~ 4A | S | S | W | 5 |
<5μA |
İncir. 2 |
115 / 250V |
50 / 60Hz |
||||||||||||||||||||||||||||||
| YB22E4-6A-x (5) | 6A | S | S | W | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22E4-8A-x (5) | 8A | S | S | W | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22E4-10A-x (5) | 10 A | S | S | W | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22E4-15A-x (5) | 15A | S | S | W | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22D1-1A-x (5) | 1A ~ 4A | S | - | W | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22D1-6A-x (5) | 6A | S | - | W | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22D2-6A-x (5) | 6A | S | S | W | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22D2-8A-x (5) | 8A | S | S | W | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22D2-10A-x (5) | 10 A | S | S | W | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22D2-15A-x (5) | 15A | S | S | - | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22D3-8A-x (5) | 8A | S | S | W | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22D3-10A-x (5) | 10 A | S | S | W | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22D3-15A-x (5) | 15A | S | S | - | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22D4-10A-x (5) | 10 A | S | S | W | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22D4-15A-x (5) | 15A | S | S | - | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22D4-20A-x (5) | 20A | S | S | - | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22D5-15A-x (5) | 15A | S | S | - | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22D5-20A-x (5) | 20A | S | S | - | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22D5-30A-x (5) | 30A | - | S | - | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22D6-20A-x (5) | 20A | S | S | - | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22F1-20A-x (5) | 20A | S | S | - | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22F1-30A-x (5) | 30A | - | S | - | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22F2-30A-x (5) | 30A | - | S | - | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22F2-40A-x (5) | 40A | - | S | - | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22F2-50A-x (5) | 50A | - | S | - | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
| YB22F3-50A-x (5) | 50A | - | S | - | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
* S: Hızlı 6.35x0.8mm S: Vida pabucu W: UL1015 18awg
Elektrik şeması:
Şekil.1
İncir. 2
Mekanik Boyut (Birim: mm)
| Durum | E3 | E 4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | Tolerans | ||||||||||||||||||
| bir | 32 | 44,5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ± 1 | ||||||||||||||||||
| B | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ± 1 | ||||||||||||||||||
| C | 22.5 | 30 | 29 | 21 | 29 | 38 | 44,5 | 39 | 41 | 50 | 60 | ± 1 | ||||||||||||||||||
| D | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ± 0.15 | ||||||||||||||||||
| E | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ± 1 | ||||||||||||||||||
| F | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ± 0.5 | ||||||||||||||||||
| G, | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ± 0.5 | ||||||||||||||||||
| 'H | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4 * 6 | 4 * 6 | ± 0.15 | ||||||||||||||||||
| ben | 4.5 | 4.2 * 6.2 | 4.2 * 6.2 | 4 * 6 | 4 * 6 | ± 0.15 | ||||||||||||||||||||||||
| J | M4 / M6 | M4 / M6 | M4 / M6 | M4 / M6 | ||||||||||||||||||||||||||
| K | 6.3 0.8 | 6.3 0.8 | UL 1015 | 6.3 0.8 | 6.3 0.8 | 6.3 0.8 | 6.3 0.8 | M4 | M4 | M4 | M4 | ± 0.15 | ||||||||||||||||||
| L | 35 | 50 | 60 | 60 | ± 2 | |||||||||||||||||||||||||
Yerleştirme kaybı tablosu (IEC / CISPR No.17'ye göre 50ohm sistemde)
Ortak mod -------- diferansiyel mod
1A 3A
6A 8A
10A 20A
30A
