Menşe yeri:
Çin
Marka adı:
YBX
Sertifika:
cUL, TUV, CQC, CE, ROHS
Model numarası:
YB41D3-6A-S
Bize Ulaşın

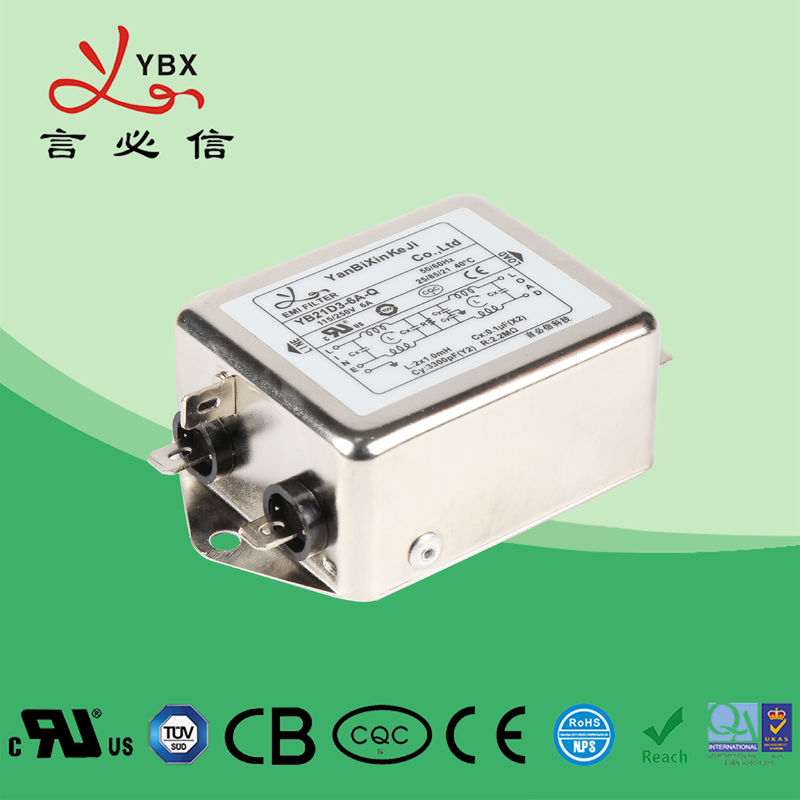

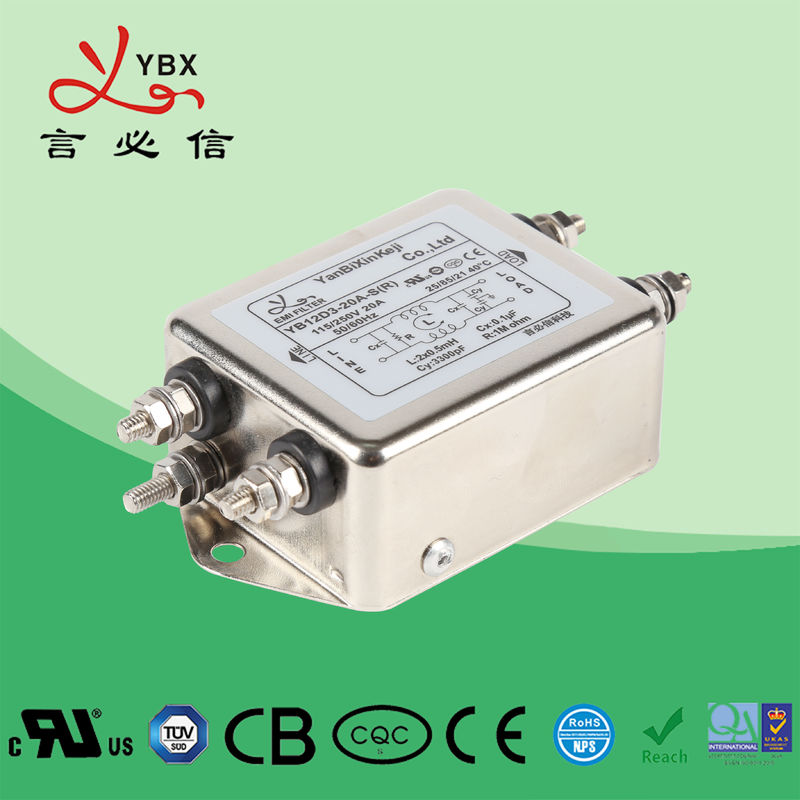

5-20A Yüksek Performanslı AC Güç Gürültü Filtresi Üç Fazlı Dimmer EMC Filtresi
Teknik özellik:
madde | DIN Ray Güç hattı Filtresi |
model | DIN Ray Güç hattı Filtresi YB-D |
Transfer Fonksiyonu | Düşük geçiş |
Paket Tipi | Yüzey Montajı |
Nominal Merkez Frekansı | 10K 30MHz |
Ekleme Kaybı | 60 ° 90dB |
Giriş Empedansı | 50Ω |
Nominal Gerilim | 115V / 250V |
Anma akımı | 1 ~ 50A |
Çevresel Sıcaklık | 40 ° C |
Sıcaklık aralığı | 25/085/21 |
Çalışma Frekansı | 50 / 60Hz |
Satırdan Satıra | 1450VDC |
Şasiye Kadar | 2250VDC |
Maksimum Kaçak Akım | 250VAC / 60HZ 0.8mA Maks |
Adedi | 50 parça |
Fiyat | USD1.65 ~ 10.8 / Metre |
Teslim süresi | Haftada 5 ~ 15 |
Özellikleri:
- Güç kaynağının cihaza parazite neden olmasını önlemek için tasarlanmış 2 aşamalı gelişmiş filtreleme
-Çeşitli terminal seçenekleri,
- Farklı müşterinin EMC testlerini karşılamak için çeşitli parça ve kombinasyonlar vardır.
- müşterinin ihtiyaçlarına göre Özelleştirilmiş ürünler.
Tipik uygulamalar:
- Elektrikli ve elektronik aletler
-- Tıbbi malzeme
-- Bina otomasyonu
- Ofis otomasyonu ve datacom ekipmanları
Aday Gösterme Kuralı:
YB 24 E4 - 10A - Q (5)
¦ ¦ ¦ ¦ ¦ ¦
devre kutusu akım bağlantısı isteğe bağlı
çizelgeleştirir:
Model numarası. | Anma akımı 40 ° C @ |
Terminal Seçenekleri * | Kaçak akım 250V / 50Hz | Elektrik Şeması | Nominal Gerilim (V) | Çalışma Frekansı (Hz) | ||||||||||||||||||||||||||||||
YB41D3-1A | 1 A | S | S | W |
<0.8mA |
Şekil.1 |
115 / 250V |
50 / 60Hz |
||||||||||||||||||||||||||||
YB41D3-2A | 2A | S | S | W | Şekil.1 | |||||||||||||||||||||||||||||||
YB41D3-3A | 3 A | S | S | W | Şekil.1 | |||||||||||||||||||||||||||||||
YB41D3-4A | 4A | S | S | W | Şekil.1 | |||||||||||||||||||||||||||||||
YB41D3-6A | 6A | S | S | W | Şekil.1 | |||||||||||||||||||||||||||||||
YB41D3-8A | 8A | S | S | W | Şekil.1 | |||||||||||||||||||||||||||||||
YB41D3-10A | 10 A | S | S | W | Şekil.1 | |||||||||||||||||||||||||||||||
YB41D4-1A | 1 A | S | S | W | Şekil.1 | |||||||||||||||||||||||||||||||
YB41D4-2A | 2A | S | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
YB41D4-3A | 3 A | S | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
YB41D4-4A | 4A | S | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
YB41D4-6A | 6A | S | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
YB41D4-8A | 8A | S | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
YB41D4-10A | 10 A | S | S | - | Şekil.1 | |||||||||||||||||||||||||||||||
YB42D3-1A | 1 A | S | S | W | Şekil 3 | |||||||||||||||||||||||||||||||
YB42D3-2A | 2A | S | S | W | Şekil 3 | |||||||||||||||||||||||||||||||
YB42D3-3A | 3 A | S | S | W | Şekil 3 | |||||||||||||||||||||||||||||||
YB42D3-4A | 4A | S | S | W | Şekil 3 | |||||||||||||||||||||||||||||||
YB42D3-6A | 6A | S | S | W | Şekil 3 | |||||||||||||||||||||||||||||||
YB42D3-8A | 8A | S | S | W | Şekil 3 | |||||||||||||||||||||||||||||||
YB42D3-10A | 10 A | S | S | W | Şekil 3 | |||||||||||||||||||||||||||||||
YB42D4-1A | 1 A | S | S | W | Şekil 3 | |||||||||||||||||||||||||||||||
YB42D4-2A | 2A | S | S | - | Şekil 3 | |||||||||||||||||||||||||||||||
YB42D4-3A | 3 A | S | S | - | Şekil 3 | |||||||||||||||||||||||||||||||
YB42D4-4A | 4A | S | S | - | Şekil 3 | |||||||||||||||||||||||||||||||
YB42D4-6A | 6A | S | S | - | Şekil 3 | |||||||||||||||||||||||||||||||
YB42D4-8A | 8A | S | S | - | Şekil 3 | |||||||||||||||||||||||||||||||
YB42D4-10A | 10 A | S | S | - | Şekil 3 |
Tıbbi Tip Tabloları:
Model numarası. | Anma akımı 40 ° C @ |
Terminal Seçenekleri | Tıbbi malzeme 5 |
Kaçak akım 250V / 50Hz | Elektrik Şeması | Nominal Gerilim (V) | Çalışma Frekansı (Hz) | ||||||||||||||||||||||||||||||||
YB41D3-1A-x (5) | 1 A | S | S | W | 5 |
<5μA |
İncir. 2 |
115 / 250V |
50 / 60Hz |
||||||||||||||||||||||||||||||
YB41D3-2A-x (5) | 2A | S | S | W | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
YB41D3-3A-x (5) | 3 A | S | S | W | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
YB41D3-4A-x (5) | 4A | S | S | W | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
YB41D3-6A-x (5) | 6A | S | S | W | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
YB41D3-8A-x (5) | 8A | S | S | W | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
YB41D3-10A-x (5) | 10 A | S | S | W | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
YB41D4-1A-x (5) | 1 A | S | S | W | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
YB41D4-2A-x (5) | 2A | S | S | - | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
YB41D4-3A-x (5) | 3 A | S | S | - | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
YB41D4-4A-x (5) | 4A | S | S | - | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
YB41D4-6A-x (5) | 6A | S | S | - | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
YB41D4-8A-x (5) | 8A | S | S | - | 5 | İncir. 2 | |||||||||||||||||||||||||||||||||
YB42D3-1A-x (5) | 1 A | S | S | W | 5 | Şekil 4 | |||||||||||||||||||||||||||||||||
YB42D3-2A-x (5) | 2A | S | S | W | 5 | Şekil 4 | |||||||||||||||||||||||||||||||||
YB42D3-3A-x (5) | 3 A | S | S | W | 5 | Şekil 4 | |||||||||||||||||||||||||||||||||
YB42D3-4A-x (5) | 4A | S | S | W | 5 | Şekil 4 | |||||||||||||||||||||||||||||||||
YB42D3-6A-x (5) | 6A | S | S | W | 5 | Şekil 4 | |||||||||||||||||||||||||||||||||
YB42D3-8A-x (5) | 8A | S | S | W | 5 | Şekil 4 | |||||||||||||||||||||||||||||||||
YB42D3-10A-x (5) | 10 A | S | S | W | 5 | Şekil 4 | |||||||||||||||||||||||||||||||||
YB42D4-1A-x (5) | 1 A | S | S | W | 5 | Şekil 4 | |||||||||||||||||||||||||||||||||
YB42D4-2A-x (5) | 2A | S | S | - | 5 | Şekil 4 | |||||||||||||||||||||||||||||||||
YB42D4-3A-x (5) | 3 A | S | S | - | 5 | Şekil 4 | |||||||||||||||||||||||||||||||||
YB42D4-4A-x (5) | 4A | S | S | - | 5 | Şekil 4 | |||||||||||||||||||||||||||||||||
YB42D4-6A-x (5) | 6A | S | S | - | 5 | Şekil 4 | |||||||||||||||||||||||||||||||||
YB42D4-8A-x (5) | 8A | S | S | - | 5 | Şekil 4 | |||||||||||||||||||||||||||||||||
YB42D4-10A-x (5) | 10 A | S | S | - | 5 | Şekil 4 |
* S: Hızlı 6.35x0.8mm S: Vida pabucu T: Terminal bloğu
Elektrik şeması:
Şekil.1
İncir. 2
Şekil 3
Şekil 4
Mekanik Boyut (Birim: mm)
Durum | bir | B | C | D | E | F | G, | 'H | ben | J | K | L | ||||||||||||||||||||||||||||
D3 | 63 | 51 | 29 | 75 | 85 | 25 | 10 | 5 | 6.3 0.8 | |||||||||||||||||||||||||||||||
D4 | 63 | 51 | 38 | 75 | 85 | 27 | 15.5 | 4.5 | 6.3 0.8 | |||||||||||||||||||||||||||||||
Tolerans | ± 1 | ± 1 | ± 1 | ± 0.15 | ± 1 | ± 0.5 | ± 0.5 | ± 0.15 | ± 0.15 | ± 0.15 | ± 2 | |||||||||||||||||||||||||||||
Yerleştirme kaybı tablosu (IEC / CISPR No.17'ye göre 50ohm sistemde)
Ortak mod -------- diferansiyel mod
1A 3A
6A 10A
20a
