Menşe yeri:
Çin
Marka adı:
YBX
Sertifika:
cUL, TUV, CQC, CE, ROHS
Model numarası:
YB21F4-100A-S
Bize Ulaşın
Çift Aşama Tek Aşama Filtresi 100A Yüksek Akımlı Güç hattı Filtresi CE Sertifikasyonu
İki aşamalı Emi Filtresi Özellikleri:
-- Gelişmiş filtreleme için tasarlanmıştır
-- Çeşitli terminal seçenekleri: faston/screw/terminal
-- 1 ile 100A arasındaki nominal akımlar
-- Mükemmel diferansiyel ve ortak mod zayıflaması
- Müşterinin gereksinimlerine göre özel ürünler.
Tipik Uygulamalar:
-- Elektrikli ve elektronik ekipmanlar
-- Tıbbi ekipman
-- Datacom ekipmanları
-- Ofis otomasyon ekipmanları
Filtre özellikleri:
| Ürün | İki aşamalı elektrik hattı filtresi |
| Model | YB21F4-100A-S |
| Transfer Fonksiyonu | Düşük geçiş |
| Paket Türü | Yüzey Montajı |
| İsimsel Merkez Frekansı | 150KHZ-30MHZ |
| Ekleme Kaybı | 60 ~ 90dB |
| Giriş impedansı | 50Ω |
| Adlık Voltaj | 115V/250V |
| Rütbeli Akım | 1 ~ 100A |
| Çevre sıcaklığı | 40°C |
| Sıcaklık aralığı | 25 / 085 / 21 |
| Çalışma sıklığı | 50/60HZ |
| Satırdan satıra | 1450VDC |
| Çizgiden yere | 2250VDC |
| Maksimum Sızıntı Akımı | 250VAC/60HZ 0.8mA Maks |
| MOQ | 100 adet. |
| Bölüm No. | Dava | Rütbeli Akımlar (A) | Çıkış Bağlantıları |
| YB21F4-10A | F4 | 10 | Hızlı giriş terminalı |
| YB21F4-30A | F4 | 30 | |
| YB11F4-50A | F4 | 50 | Kablo |
| YB11F4-60A | F4 | 60 | |
| YB11F4-80A | F4 | 80 | M4 vida |
| YB11F4-100A | F4 | 100 |
* S: 6.35x0.8mm hızlıS: Döşeme ucuW: UL1015 18awg
İsimlendirme Kuralı:
| YB | 21 | F4 | - | 100A | - | S |
| - Evet. | - Evet. | - Evet. | - Evet. | - Evet. | ||
| Tek Fazlı | Devre | Boyut | Mevcut | Çıkış Bağlantısı | ||
| 2121. devre. | F4 | 30A :30 amp | Q: Fast-on tab 250 | |||
| 50A: 50 amp | S:M4 vida | |||||
| 100A: 100 amp | T:terminal |

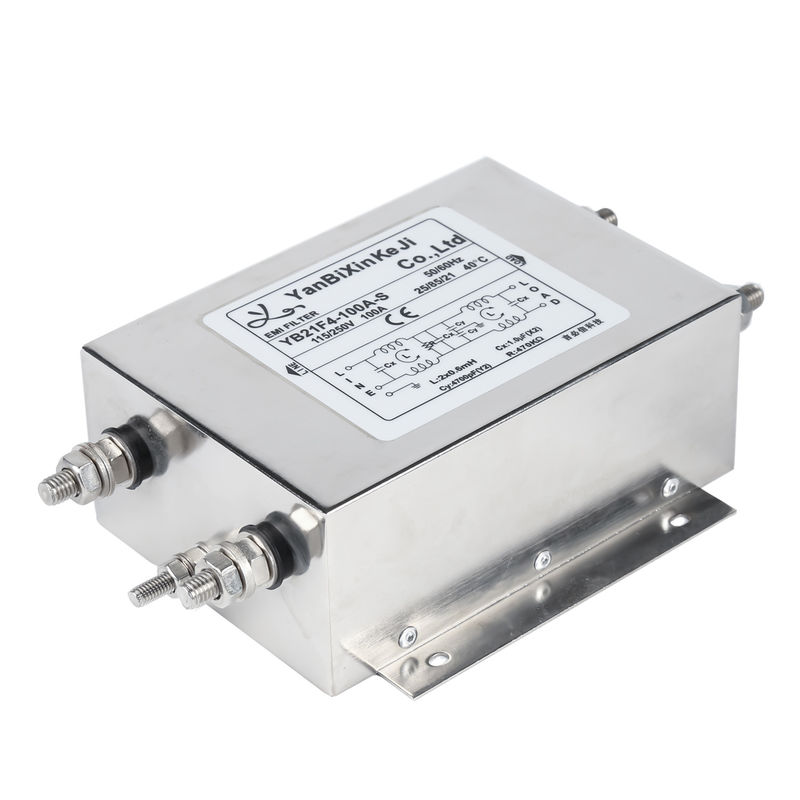

YB21F4-100A-S Ürün resmi:
Elektrik Şeması:
Mekanik Boyut (birim: mm)
| Dava | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | Tahammül | ||||||||||||||||||
| A | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ± 1 | ||||||||||||||||||
| B | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ± 1 | ||||||||||||||||||
| C | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ± 1 | ||||||||||||||||||
| D | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | ±0.15 | ||||||||||||||||||
| E | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ± 1 | ||||||||||||||||||
| F | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | ±0.5 | ||||||||||||||||||
| G | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | ±0.5 | ||||||||||||||||||
| H | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||
| Ben... | 4.5 | 4.2*6.2 | 4.2*6.2 | 4*6 | 4*6 | ±0.15 | ||||||||||||||||||||||||
| J | M4/M6 | M4/M6 | M4/M6 | M4/M6 | ||||||||||||||||||||||||||
| K | 6.3*0.8 | 6.3*0.8 | UL 1015 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | 6.3*0.8 | M4 | M4 | M4 | M4 | ±0.15 | ||||||||||||||||||
| L | 35 | 50 | 60 | 60 | ±2 | |||||||||||||||||||||||||
