3 Faza 4 Kablo EMI Filtresi 380V/520V

Foucs On-Power Line Filter, Gürültü Filtresi, Hat Filtresi, EMI Filtresi, EMC Filtresi

Endüstriyel ekipmanlar için 3 Faz 4 Kablo EMI Filtre 380V/520V Üç Fazlı RFI Filtre

YBX Yüksek zayıflama M4 vida bağlantısı Üç fazlı Üç tel filtre

Üç Faz Dört Filtre:

YX93G3-20A-S üç fazlı dört tel filtredir. Bağlantı modu M4 vida ve terminal bloğu seçilebilir.En yüksek nominal akım 100 ampere kadar.Üç fazlı Üç tel filtre veya Üç fazlı Dört tel filtre ile endüstriyel ekipman kullanımı için tasarlanmış yüksek güvenilirlik.İyi gürültü hafifletme hem ileri hem de geri yönlerde ortak mod ve normal mod için.Tasarım özel versiyonları isteğe bağlı olarak mevcuttur.

Üç Fazlı Filtre Özellikleri:

- 1 amperden 200 ampereye kadar verilebilir.
-- Terminal bloğu, M4 vida terminal gibi çeşitli çıkış seçenekleri.
-- Hem ileri hem de geri yönde iyi bir gürültü hafifletme, normal mod ve normal mod için.
- Yüksek güvenilirlik, endüstriyel ekipman kullanımı için tasarlanmıştır. 3 fazlı 3 tel ve 3 fazlı 4 tel.

Ürün parametreleri:

• Model: YX93G3-20A-S
• Çıkış Modu: M4 vida
• Adlık Voltaj: 380/520 VAC
• Rütbeli akımlar: 200A'ya kadar
• Çalışma frekansı: 50/60Hz
• Hipot değerlendirmesi: 1450VDC
• Hipot Rating (Line-to-Ground): 2250VDC
• Çalışma sıcaklığı: -25 ~ +85°C
• Güvenlik Uygunluğu: CE

Tipik Uygulamalar:

1. test ve ölçüm ekipmanları
2. otomasyon ekipmanları
3. Servo sürücüler
4. aydınlatma
5Telekom ekipmanları
6. frekans invertörleri
7. motor sürücüleri

Filtre Seçim Tablosu:

* S: 6.35x0.8mm hızlıS: Döşeme ucuT: Terminal bloğu

İsimlendirme Kuralı:

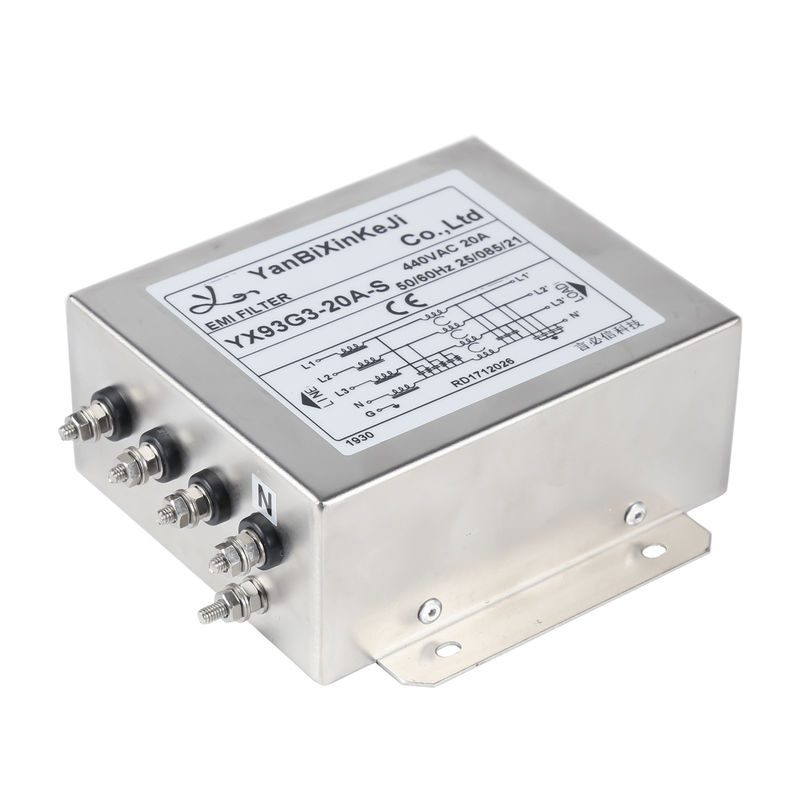

YX93G3-20A-S Filtre resmi:

Fiziksel Boyutlar:

Elektrik Şeması:

Özellikleri:

(1) Rating Voltajı: 250/440VAC

(2) Mevcut Rating:

A.@115VAC 20A RMS Max.

B.@250VAC 20A RMS Max.

(3) Çalışma sıklığı:50/60Hz

(4) Sızıntı Akımı: her bir hattı yere

A. 115VAC/60Hz 7mA Maks.

B. 250VAC/50Hz en fazla 14mA.

(5) Hipot Rating (bir dakika için)

A. Sınıftan yere 2250VDC

B. Satırdan satıra 1450VDC

(6) IR: 50M ohm A7 500VDC herhangi bir giriş veya çıkış yere

Sertifikalarımız:

Tek fazlı filtre:

cUL:20190321-E471748

TUV:B0899310001Rev.01

CQC:19001226449

CE:SZAIS180620005-01

ROHS:MMCRHRWM60371744

Üç Fazlı Filtre:

cUL:20190325-E502442

ENEC:ENEC-02580

CE:SZAIS180620005-01

ROHS:MMCRHRWM60371744



Paketleme:

Güç hattı filtresi:CTN/300 adet

N/G W.: 13.5/14.3KG

Yöntemler:0.565*0.285*0.225m
