Menşe yeri:
Çin
Marka adı:
YBX
Sertifika:
cUL, TUV, CQC, CE, ROHS
Model numarası:
YB11P3-6A-S
Bize Ulaşın
video
PCB Özel Emi Filtresi:

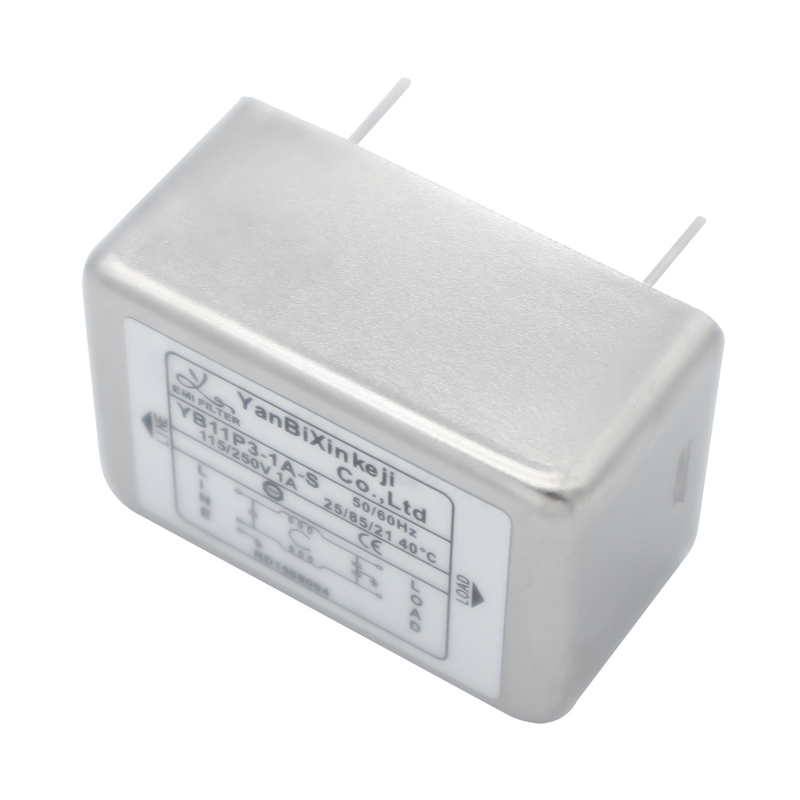

YB11P3-1A-S, PCB Özel EMI Filtresidir. Kompakt boyut, PIN kurulum yöntemi, kurulumu kolaydır.PCB seçimine bağlı olarak minimum akım 1A, maksimum akım 6A.PCB'nin elektromanyetik girişimini etkili bir şekilde filtreleyebilir.
PCB Filtresinin Özelliği:
-- Kolay kurulum için doğrudan PC Kartı montajı ve yerden tasarruf için kompakt, düşük maliyetli güvenilir plastik kapak.
-- Nominal akım 0,5 ila 10 amper arasında sunulabilir.
-- Talep üzerine düşük kaçak akım versiyonu.
-- İstek üzerine müşteriye özel versiyonlar mevcuttur.
PCB Filtresinin Uygulanması:
Ev ekipmanı, tıbbi ekipman, test ve ölçüm ekipmanı, datacom ekipmanı, otomasyon ekipmanı içeren uygulamalar.
Filtre Spesifikasyonu:
| Öğe | PCB Özel EMI Filtresi |
| Modeli | YB11P3-6A-S |
| Aktarım İşlevi | Düşük geçiş |
| Paket Tipi | Yüzey Montajı |
| Nominal Merkez Frekansı | 150KHZ-30MHZ |
| Ekleme Kaybı | 60~90dB |
| Giriş Empedansı | 50Ω |
| Anma Gerilimi | 115V/250V |
| Anma akımı | 1A-6A |
| Ortam Sıcaklığı | 40°C |
| Çalışma Frekansı | 50/60HZ |
| Satırdan Satıra | 1450VDC |
| Hattan Yere | 2250VDC |
| Adedi | 100 adet |
| parça numarası | Dava | Anma Akımları (A) | Çıkış Bağlantıları |
| YB11P3-1A | P3 | 1 | TOPLU İĞNE |
| YB11P3-3A | P3 | 3 | |
| YB11P3-6A | P3 | 6 |
Adlandırma Kuralı:
| YB | 11 | P3 | - | 1 A | - | S |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| Tek aşama | Devre | Boyut | Akım | Çıkış Bağlantısı | ||
| 11:11 devresi | P3 | 1A : 1 amper | TOPLU İĞNE | |||
| 3A : 3 amper | ||||||
| 6A : 6 amper |

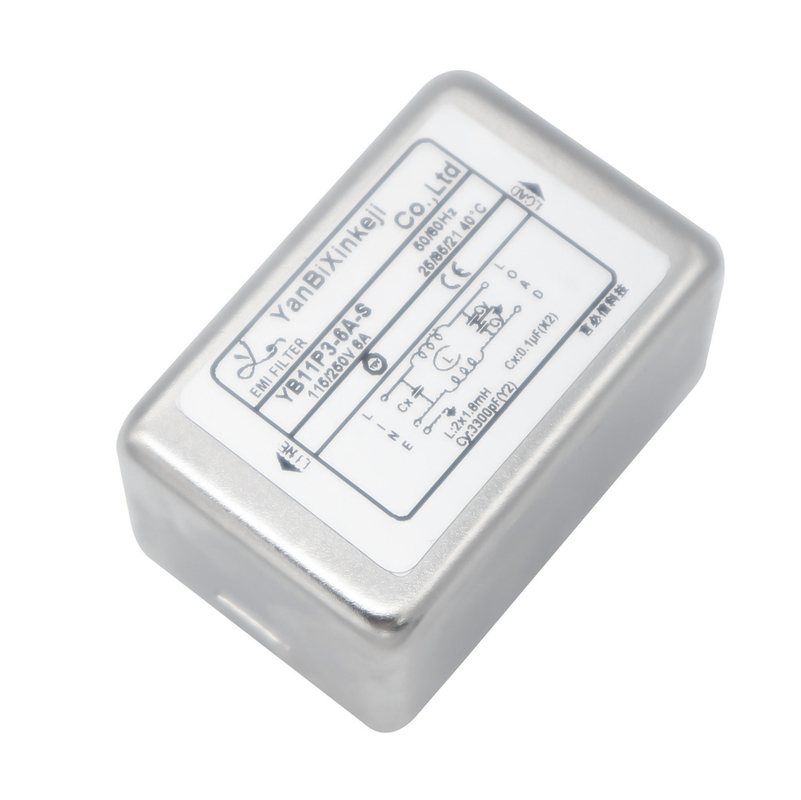

YB11P3-6A-S Filtre Resmi:
Elektrik Şeması:
Mekanik Boyut(Birim: mm)
