Menşe yeri:
Çin
Marka adı:
YBX
Sertifika:
cUL, TUV, CQC, CE, ROHS
Model numarası:
YB11B2-10A-S
Bize Ulaşın
video
video

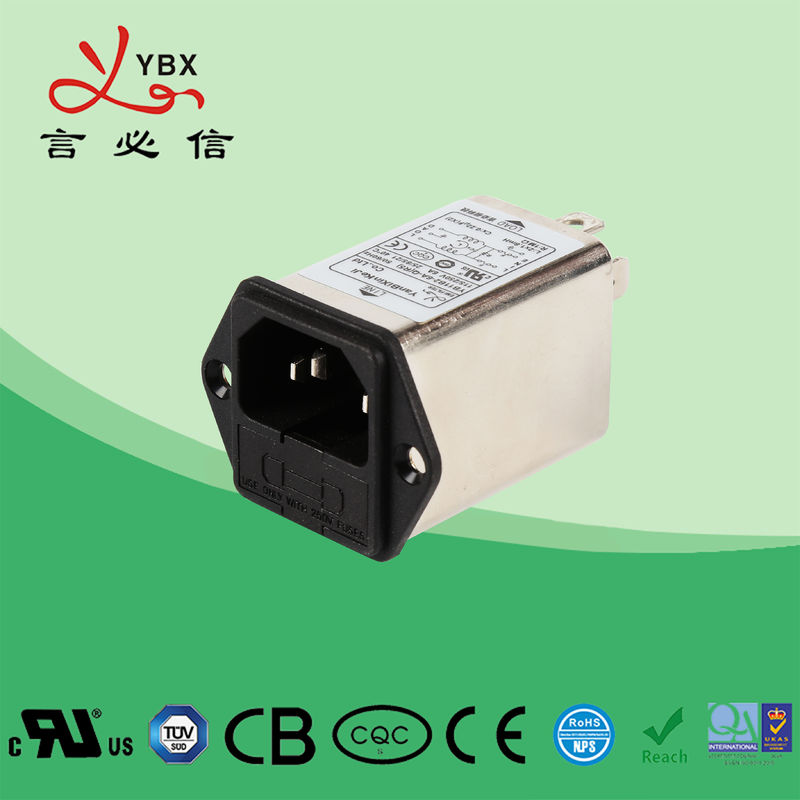

Inline EMI Filtresi 120, 250VAC YB11B2 Çift Sigortalı Güç Giriş Modülü Filtreleri
Teknik özellik:
| madde | IEC Filtresi |
| model | IEC Filtresi YB-B |
| Transfer Fonksiyonu | Düşük geçiş |
| Paket Tipi | Yüzey Montajı |
| Nominal Merkez Frekansı | 10K 30MHz |
| Ekleme Kaybı | 60 ° 90dB |
| Giriş Empedansı | 50Ω |
| Nominal Gerilim | 115V / 250V |
| Anma akımı | 1 ~ 10A |
| Çevresel Sıcaklık | 40 ° C |
| Sıcaklık aralığı | 25/085/21 |
| Çalışma Frekansı | 50 / 60Hz |
| Satırdan Satıra | 1450VDC |
| Şasiye Kadar | 2250VDC |
| Maksimum Kaçak Akım | 250VAC / 60HZ 0.8mA Maks |
| Adedi | 100pcs |
| Fiyat | USD1 ~ 9.8 / Metre |
| Teslim süresi | Haftada 5 ~ 15 |
Özellikleri:
1. Bir veya iki (5 * 20mm) sigorta için sigorta tutuculu 10A versiyonları mevcuttur
2. (R5) tipleri güvenlik açıklığı, kaçak akım ve hipot testi için IEC / EN60601-1 gerekliliklerine uygundur
3. Farklı müşterinin EMC testlerini karşılamak için çeşitli parça ve kombinasyonlar vardır
Tipik uygulamalar:
- Taşınabilir elektrikli ve elektronik cihazlar
-- Tıbbi malzeme
- Test ve ölçüm ekipmanları
- Küçük ve orta ölçekli makineler ve ev aletleri
Aday Gösterme Kuralı:
YB 11 B1 - 10A - Q (R 5G)
¦ ¦ ¦ ¦ ¦ ¦ ¦
devre kutusu akım bağlantısı isteğe bağlı
B1: Bir Sigorta
B2: İki Sigorta
çizelgeleştirir:
| Model numarası. | Anma akımı 40 ° C @ |
Terminal Seçenekleri * |
Hava alma direnci (isteğe bağlı) |
G, |
Kaçak akım 250V / 50Hz | Elektrik Şeması | Nominal Gerilim (V) | Çalışma Frekansı (Hz) | |||||||||||||||||||||||||||||||||||||
| YB11B1-1A | 1 A | S | S | - | - | - |
<0.8mA |
Şekil.1 |
115 / 250V |
50 / 60Hz |
|||||||||||||||||||||||||||||||||||
| YB11B1-2A | 2A | S | S | - | - | - | Şekil.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-3A | 3 A | S | S | - | - | - | Şekil.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-4A | 4A | S | S | - | - | - | Şekil.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-6A | 6A | S | S | - | - | - | Şekil.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-8A | 8A | S | S | - | - | - | Şekil.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B1-10A | 10 A | S | S | - | - | - | Şekil.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-1A | 1 A | S | S | - | - | - | Şekil.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-2A | 2A | S | S | - | - | - | Şekil.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-3A | 3 A | S | S | - | - | - | Şekil.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-4A | 4A | S | S | - | - | - | Şekil.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-6A | 6A | S | S | - | - | - | Şekil.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-8A | 8A | S | S | - | - | - | Şekil.1 | ||||||||||||||||||||||||||||||||||||||
| YB11B2-10A | 10 A | S | S | - | - | - | Şekil.1 | ||||||||||||||||||||||||||||||||||||||
Tıbbi tip tabloları:
| Model numarası. | Anma akımı 40 ° C @ |
Terminal Seçenekleri |
Hava alma direnci (isteğe bağlı) |
Tıbbi malzeme 5 |
G, |
Kaçak akım 250V / 50Hz | Elektrik Şeması | Nominal Gerilim (V) | Çalışma Frekansı (Hz) | |||||||||||||||||||||||||||||||||||||||
| YB11B1-1A-x (R5) | 1 A | S | S | - | 1 | 5 | - |
<5μA |
İncir. 2 |
115 / 250V |
50 / 60Hz |
|||||||||||||||||||||||||||||||||||||
| YB11B1-2A-x (R5) | 2A | S | S | - | 1 | 5 | - | İncir. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-3A-x (R5) | 3 A | S | S | - | 1 | 5 | - | İncir. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-4A-x (R5) | 4A | S | S | - | 1 | 5 | - | İncir. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-6A-x (R5) | 6A | S | S | - | 1 | 5 | - | İncir. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-8A-x (R5) | 8A | S | S | - | 1 | 5 | - | İncir. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B1-10A-x (R5) | 10 A | S | S | - | 1 | 5 | - | İncir. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-1A-x (R5) | 1 A | S | S | - | 1 | 5 | - | İncir. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-2A-x (R5) | 2A | S | S | - | 1 | 5 | - | İncir. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-3A-x (R5) | 3 A | S | S | - | 1 | 5 | - | İncir. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-4A-x (R5) | 4A | S | S | - | 1 | 5 | - | İncir. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-6A-x (R5) | 6A | S | S | - | 1 | 5 | - | İncir. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-8A-x (R5) | 8A | S | S | - | 1 | 5 | - | İncir. 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11B2-10A-x (R5) | 10 A | S | S | - | 1 | 5 | - | İncir. 2 | ||||||||||||||||||||||||||||||||||||||||
* S: Hızlı 6.35x0.8mmS: lehim 4.0x0.8mm W: UL1015 18awg
Elektrik şeması:
Şekil.1
İncir. 2
Mekanik Boyut (Birim: mm)
| Durum | bir | B | C | D | E | F | G, | 'H | ben | J | K | ||||||||||||||
| B1 | 58 | 28 | 32.5 | 44 | 36 | 33.5 | 13 | 11 | 12.5 | 3.5 | 6.35 * 0.8 | ||||||||||||||
| B2 | 58 | 28 | 32.5 | 44 | 36 | 33.5 | 13 | 11 | 12.5 | 3.5 | 6.35 * 0.8 | ||||||||||||||
| Tolerans | ± 1 | ± 1 | ± 1 | ± 1 | ± 0.15 | ± 1 | ± 0.5 | ± 0.5 | ± 0.5 | ± 1 | ± 0.15 | ||||||||||||||
Yerleştirme kaybı tablosu (IEC / CISPR No.17'ye göre 50ohm sistemde)
Ortak mod -------- diferansiyel mod
1A 3A
6A 8A
10 A
