Menşe yeri:
Çin
Marka adı:
YBX
Sertifika:
CQC CE CB TUV ROHSE
Model numarası:
YB22D3-10A-W
Bize Ulaşın
Kablo Bağlantısı EMI Filtresi YB-D2 10A Koşu bandı için Gelişmiş Tek Fazlı Filtre
İlgili ürünün sertifikaları var, çoklu kurulum seçenekleri mevcuttur, ürün ücretsiz EMC teşhis testi sağlamak için en iyi araştırma laboratuvarları ile çalışarak özelleştirilebilir
Teknik özellik:
| Ürün | YB-D3 Tek fazlı filtre |
| Model | YB22D3-10A-W |
| Transfer Fonksiyonu | Düşük geçiş |
| Paket Türü | Yüzey Montajı |
| İsimsel Merkez Frekansı | 10K-30MHZ |
| Ekleme Kaybı | 60 ~ 90dB |
| Giriş impedansı | 50Ω |
| Adlık Voltaj | 115V/250V |
| Rütbeli Akım | 3 ~ 30A |
| Çevre sıcaklığı | 40°C |
| Sıcaklık aralığı | 25 / 085 / 21 |
| Çalışma sıklığı | 50/60HZ |
| Satırdan satıra | 1450VDC |
| Çizgiden yere | 2250VDC |
| Maksimum Sızıntı Akımı | 250VAC/60HZ 0.8mA Maks |
Özellikleri:
-- Rütbeli akımlar 3 A'dan 30 A'ya kadar
-- Genel amaçlı filtreleme performansı
-- Seçmeli tıbbi versiyonlar (R5) türü)
-- Müşterinin gereksinimlerine göre özel ürünler.
Tipik Uygulamalar:
-- Elektrikli ve elektronik ekipmanlar
-- Tıbbi ekipman
-- Datacom ekipmanları
-- Ofis otomasyon ekipmanları
Filtre Seçim Tablosu:
| Bölüm No. | Dava | Rütbeli Akımlar (A) | Çıkış Bağlantıları |
| YB22D3-3A | D3 | 3 | Hızlı giriş terminalı |
| YB22D3-6A | D3 | 6 | |
| YB22D3-10A | D3 | 10 | M4/M6/M8 vida |
| YB22D3-15A | D3 | 15 | |
| YB22D3-20A | D3 | 20 | Kablo |
* S: 6.35x0.8mm hızlıS: Döşeme ucuW: UL1015 18awg
Elektrik ŞemasıMekanik Boyut (birim: mm)

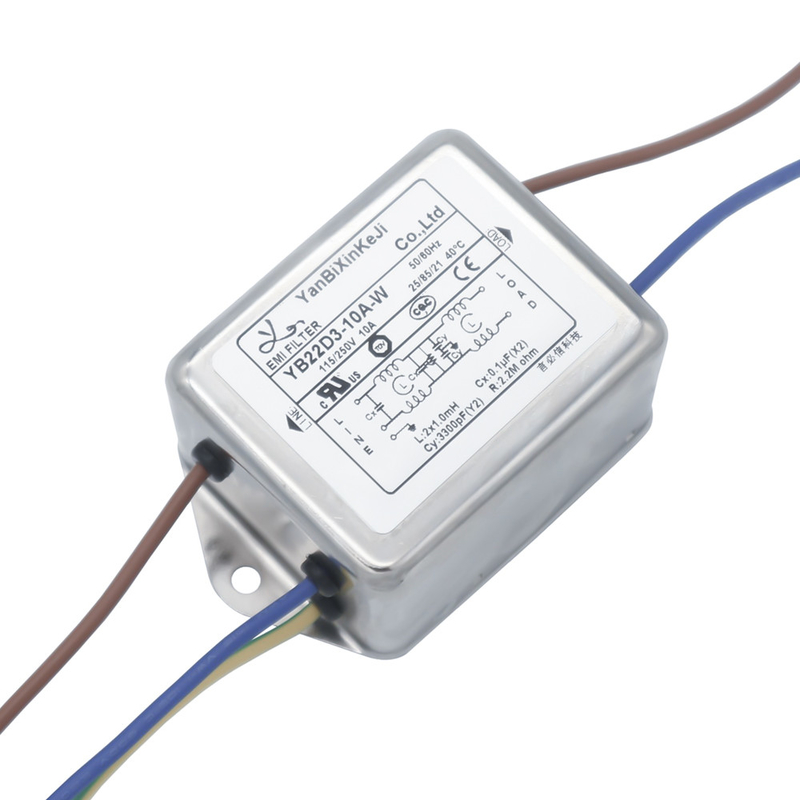

YB22D3-10A-W EMI Filtresi Resimi:
IEC/CISPR No.17 uyarınca 50 ohm sisteminde yerleştirme kaybı tablosu
Sık Sorulan Sorular
1EMI güç filtresi nedir?
A: EMI güç filtreleri, bir güç hattındaki rahatsızlıkları azaltmak için kullanılan elektromanyetik müdahale azaltma bileşenleridir.Genellikle indüktörlerden ve kondansatörlerden yapılır ve toplu olarak pasif EMI güç filtreleri olarak adlandırılır.
2EMI filtresine neden ihtiyacımız var?
A: Elektromanyetik uyumluluk (EMC), elektronik ürünlerin kalitesini ölçmek için önemli bir göstergedir ve elektronik ürünlerin tasarımındaki anahtar noktaya giderek daha fazla dönüştü.Güç sisteminin tasarım sürecinde, elektromanyetik uyumluluk tasarımının tanıtımı, güç sisteminin genel müdahale karşıtı yeteneğini artırabilir, sistemin hizmet ömrünü uzatabilir ve kullanım güvenliğini sağlayabilir.Bu yüzden...Elektromanyetik müdahale filtresi, iyi bir elektromanyetik uyumluluk sağlayan bir cihazdır.
3EMI filtremi nereye koyayım?
A: Bir elektrik hattı veya ağ EMI filtresi, cihazın dışına çıkmasını veya içine girmesini önlemek için kurulduğu ekipmanın güç giriş noktasına yerleştirilir.bir EMI filtresi iki temel bileşen türünden oluşur: kapasitörler ve indüktörler.
4EMI filtresi nasıl çalışır?
C: EMI veya Elektromanyetik Müdahale, istenmeyen elektrik sinyalleri olarak tanımlanır ve yönlendirilmiş veya yayılmış emisyonlar şeklinde olabilir.Kondensatörler, yüksek frekanslı gürültüyü filtre girişinden uzaklaştırmak için düşük bir impedans yolu sağlar, ya güç kaynağına geri, ya da toprak bağlantısına.
