Menşe yeri:
Çin
Marka adı:
YBX
Sertifika:
cUL, TUV, CQC, CE, ROHS
Model numarası:
YB21D5-20A-T
Bize Ulaşın
video
Fitness Ekipmanları için 20A Terminal Bloğu Güç Hattı Filtresi Gelişmiş Tek Fazlı Filtre
YB21D5-20A-TTek Fazlı Filtre:
YB21D5-30A-Ssıradan EMI filtresinden daha iyi elektromanyetik girişim filtreleme etkisine sahip olan bir tür gelişmiş emi filtresidir.Çıkış modu terminal bloğudur, maksimum anma akımı 20 ampere ulaşabilir. Filtreleme performansı genellikle dahili bileşenleri ve kablolaması tarafından belirlenir,tBobin ne kadar çok dönerse, filtreleme etkisi o kadar iyi olur.
1. Güç kaynağının cihazda parazit oluşturmasını önlemek için tasarlanmış 2 aşamalı gelişmiş filtreleme.
2. Çeşitli terminal seçenekleri, istediğiniz bağlantı stilini seçmenize olanak tanır.Örneğin: hızlı terminal, elektronik kablo, terminal bloğu.
3.Voltaj derecesi: Bu filtrenin voltaj aralığı 115V ile 250V arasındadır.Voltaj derecesi, belirli uygulamaya ve maksimum voltaja bağlı olacaktır.
4.Müşterinin gereksinimlerine göre özelleştirilmiş ürünler
Gelişmiş Emi Filtresinin Uygulamaları:
1. Elektrikli ve elektronik ekipman
2. Tıbbi ekipman
3. Bina otomasyonu
4. Ofis otomasyon ekipmanı
Teknik özellik:
|
Öğe |
Terminal Bloğu EMI Filtresi |
|
modeli |
YB21D5-20A-T |
|
Aktarım İşlevi |
Düşük geçiş |
|
Paket Tipi |
Yüzey Montajı |
|
Nominal Merkez Frekansı |
10K-30MHZ |
|
Ekleme Kaybı |
60~90dB |
|
Giriş Empedansı |
50Ω |
|
Anma Gerilimi |
115V/250V |
|
Anma akımı |
1~20A |
|
Ortam Sıcaklığı |
40°C |
|
Sıcaklık aralığı |
25/085/21 |
|
Çalışma Frekansı |
50/60HZ |
|
Satırdan Satıra |
1450VDC |
|
Hattan Yere |
2250VDC |
|
Maksimum Kaçak Akım |
250VAC/60HZ 0,8mA Maks |
Adlandırma Kuralı:
|
YB |
21 |
D5 |
- |
20A |
- |
T |
|
∣ |
∣ |
∣ |
|
∣ |
|
∣ |
|
Bizim markamız |
Devre |
Boyut |
|
Akım |
|
Çıkış Bağlantısı |
|
|
21:21 devresi |
D5 |
|
10A : 10 amper |
|
S: M4 Vida |
|
|
|
|
|
15A : 15 amper |
|
T: Terminal Bloğu |
|
|
|
|
20A : 20 amper |
|
||
|
|
|
|
|
30A:30 amper |
|
|
filtreSeçim Tablosu:
|
parça numarası |
Dava |
Anma Akımları (A) |
Çıkış Bağlantıları |
|
YB21D5-10A |
D5 |
10 |
Hızlı terminal |
|
YB21D5-15A |
D5 |
15 |
Tel |
|
YB21D5-20A |
D5 |
20 |
M4 vida |
|
YB21D5-30A |
D5 |
30 |
Klemens |
*S: Hızlı takılan 6,35x0,8 mmS: Vida pabucuT: Terminal bloğu

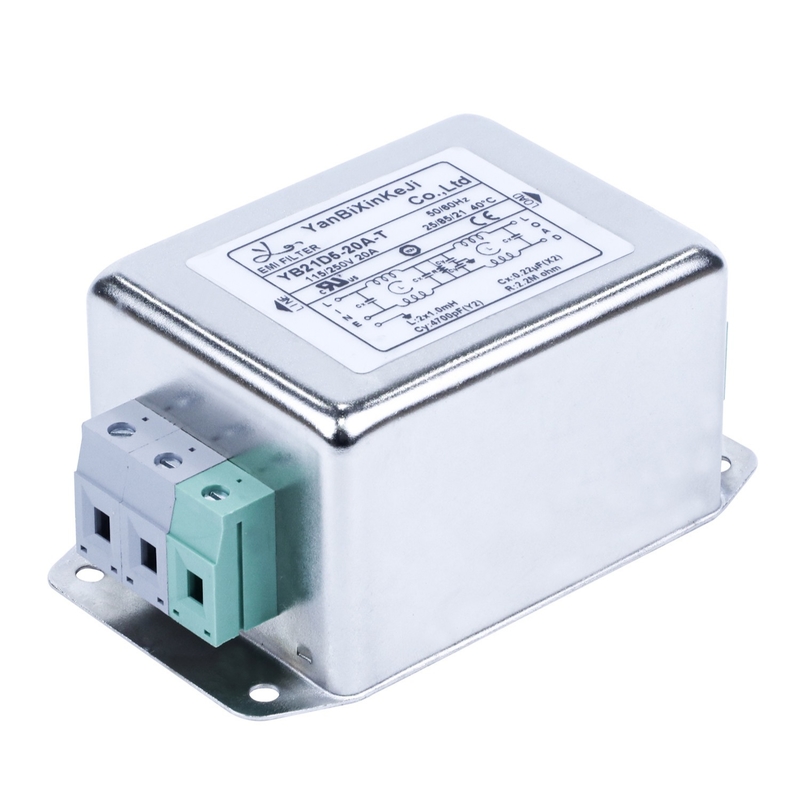

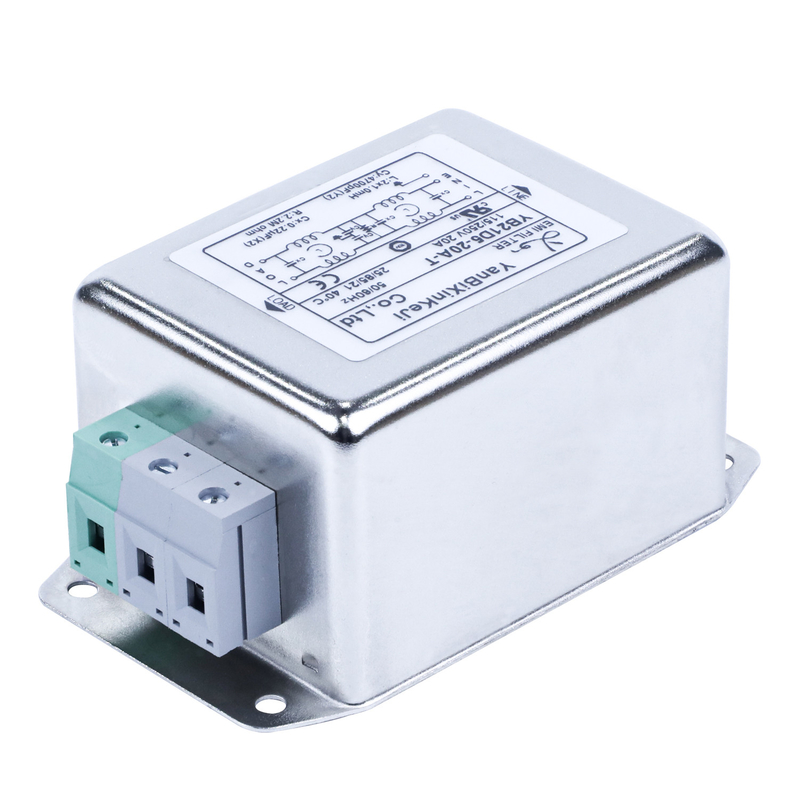

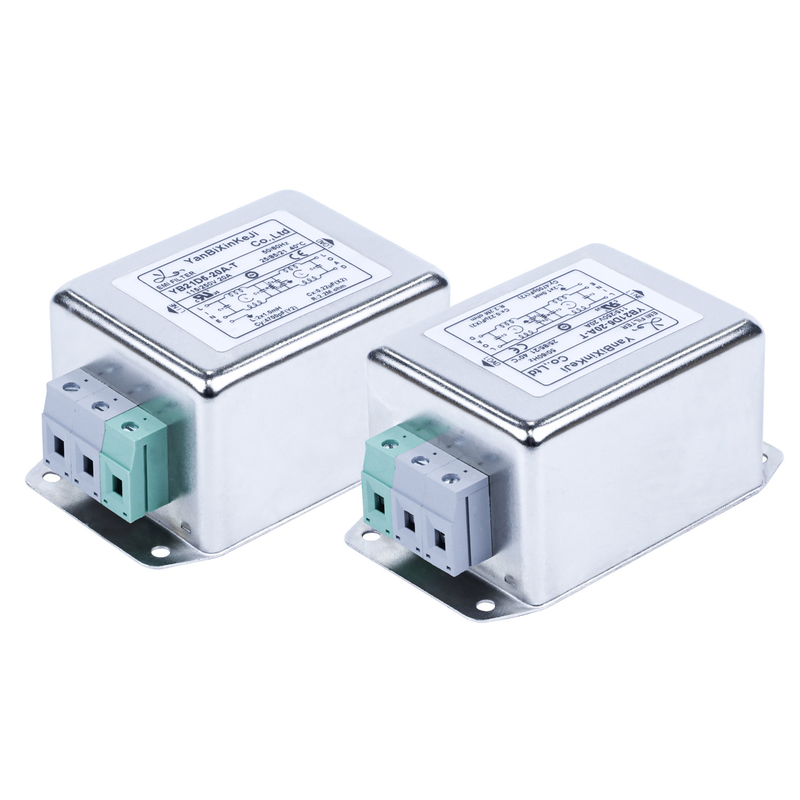

YB21D5-20A-T EMI Filtre Resmi:
Elektrik Şeması:
Mekanik Boyut(Birim: mm)
