Menşe yeri:
Çin
Marka adı:
YBX
Sertifika:
CUL,TUV,CQC,CE,ROHS,CB
Model numarası:
YB22A5-6A-Q(R)
Bize Ulaşın
YB22A5-6A-Q Çift Aşamalı IEC Giriş Filtresi 220 V 6A Güç Anahtarı Için Tek Soket EMI Filtresi
YB22A5-6A-Q IEC Giriş Filtresi:
YB11A5-6A-Q iki kademeli IEC giriş filtresi, mükemmel filtreleme etkisine sahip güçlendirilmiş devre tasarımı, tek soket, kolay ve hızlı kurulum.Anma gerilimi: 110V/250V, Anma akımı: 1A,3A,6A,8A,10A.
Teknik özellik:
| Öğe | Emi Güç Filtresi |
| modeli | YB22A5-6A-Q |
| Aktarım İşlevi | Düşük geçiş |
| Paket Tipi | Yüzey Montajı |
| Nominal Merkez Frekansı | 10K-30MHZ |
| Ekleme Kaybı | 60~90dB |
| Giriş Empedansı | 50Ω |
| Anma Gerilimi | 125VAC 250VAC |
| Anma akımı | 1A 3A 6A 8A10A |
| Ortam Sıcaklığı | 40°C |
| Sıcaklık aralığı | 25/085/21 |
| Çalışma Frekansı | 50/60HZ |
| Satırdan Satıra | 1450VDC |
| Hattan Yere | 2250VDC |
| Maksimum Kaçak Akım | 115VAC/50HZ 0,2mA Maks |
| Adedi | 200 adet |
| Fiyat | USD1~2/Metre |
| Kurşun zamanı | 5~15 hafta içi |
IEC Giriş Filtresinin Özellikleri:
1.Mükemmel performans/kompakt yapı
2. İsteğe bağlı tıbbi versiyonlar ((R5) tipi)
3. Hızlı bağlantı (6.35*0.8mm), lehim veya tel
4. IEC 320 soketli yüksek performans ve yüksek zayıflama güç filtreleri
5.(R5) tipleri, güvenlik mesafesi, kaçak akım ve yüksek hipot testi için IEC/EN60601-1 gerekliliklerine uygundur.
6. Farklı müşterilerin EMC testlerini karşılamak için çeşitli parçalar ve kombinasyonlar mevcuttur.
Tipik uygulamalar:
-- LCD ve PDP TV, tıbbi uygulamalar, genel elektrikli cihazlar için özel olarak tasarlanmıştır.
-- Tıbbi malzeme
-- Test ve ölçüm cihazları
-- Küçük ve orta ölçekli makineler ve ev eşyaları
Aday Gösterme Kuralı:
| YB | 22 | A5 | - | 6A | - | Q |
| | | | | | | | | | | ||
| Tek aşama | Devre | Boyut | Akım | Çıkış Bağlantısı | ||
| 22 : 22 devre | A5 | 3A : 3 amper | Q: hızlı açma sekmesi 250 | |||
| 6A : 6 amper | W: tel | |||||
| 8A : 8 amper | S:Lehim Pabucu Terminalleri |
*S: Hızlı takılan 6,35x0,8 mmS: lehim 4.0x0.8mmW: UL1015 18awg
Filtre Seçim Tablosu:
| parça numarası | Dava | Anma Akımları (A) | Çıkış Bağlantıları |
| YB22A5 | A5 | 1 | Hızlı terminal |
| YB22A5 | A5 | 3 | |
| YB22A5 | A5 | 6 | Tel |
| YB22A5 | A5 | 8 | |
| YB22A5 | A5 | 10 | Lehim Pabucu Terminalleri |

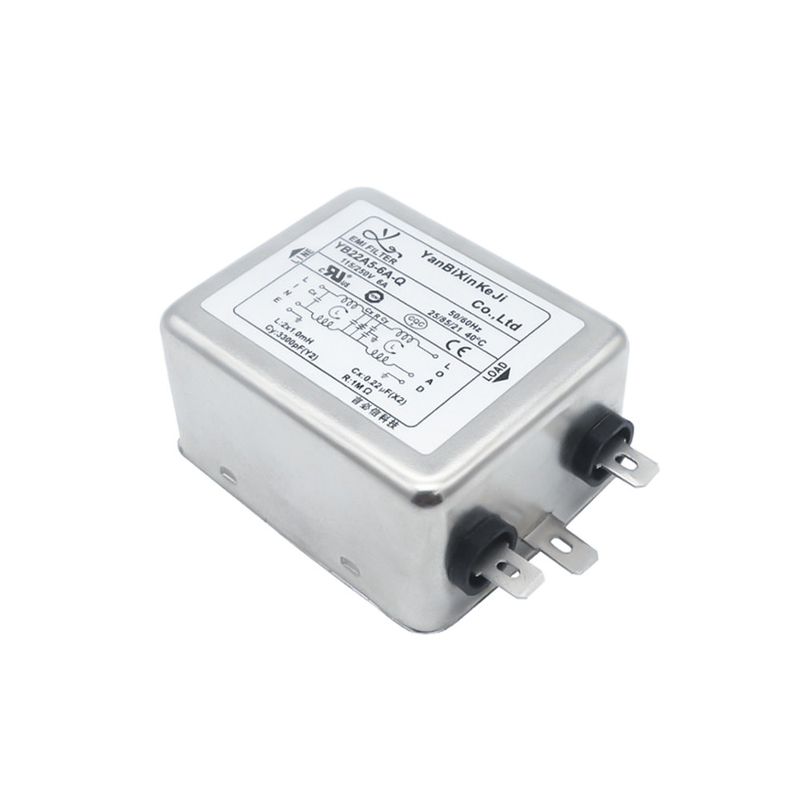

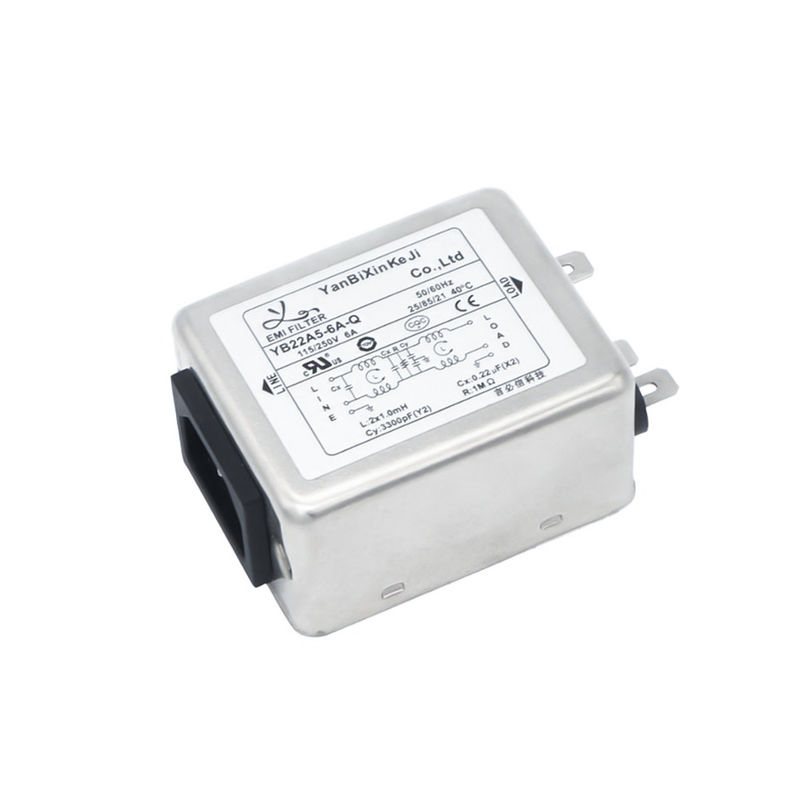

YB22A5-6A-Q EMI Filtresi Gerçek Resim:
Ekleme kaybı tablosu (IEC/CISPR No.17'ye göre 50ohm sistemde)
Ölçüm Ekipmanı
Üretime başlamadan önce, kalite standartlarımızı, çevre dostu ve güvenliğimizi karşıladıklarından emin olmak için hammaddeleri laboratuvarımızda test ediyoruz.Tuz püskürtme test cihazı, sabit sıcaklık ve nem test cihazı ve basınç test cihazı, EMI filtrelerimizin kalitesini kaynağından sağlamak için kullandığımız test ekipmanlarından bazılarıdır.
