115V/250V 1A~10AGenel Amaçlı EMIFitness Ekipmanları İçin Tek Fazlı Filtre Filtresi
Tek Fazlı Filtre:
EMI Filtresi Spesifikasyonu:
| Öğe | Genel amaçlı tek fazlı filtre |
| Modeli | YB12D2-10A-Q(R) |
| Aktarım İşlevi | Düşük geçiş |
| Paket Tipi | Yüzey Montajı |
| Nominal Merkez Frekansı | 10K-30MHZ |
| Ekleme Kaybı | 60~90dB |
| Giriş Empedansı | 50Ω |
| Anma Gerilimi | 115VAC 250VAC |
| Anma akımı | 1A~30A |
| Ortam Sıcaklığı | 40°C |
| Sıcaklık aralığı | 25 / 085 / 21 |
| Çalışma Frekansı | 50/60HZ |
| Hattan Hatta | 1450VDC |
| Hattan Yere | 2250VDC |
| Maksimum Kaçak Akım | 115VAC/50HZ 0,5mA Maks. |
| Adedi | 500 adet |
| Fiyat | USD1~2/Metre |
| Kurşun zamanı | 5~15 hafta içi |
Özellikler:
-- Nominal akım 1 ila 30 amper arasında sunulabilir.
-- M4 vidalı terminal, kablo ve terminal bloğu gibi çeşitli çıkış seçenekleri.
-- Güç kaynağının parazit yaratmasını önlemek için tek aşamalı geliştirilmiş filtreleme tasarlandı
-- Kompakt boyut çeşitli durumlara uygulanabilir.
-- Farklı müşterilerin EMC testlerini karşılamak için çeşitli parça ve kombinasyonlar mevcuttur
Tipik uygulamalar:
1. Elektrikli ve elektronik ekipmanlar
2. Tıbbi ekipman
3. Datacom ekipmanı
4. Ofis otomasyon ekipmanları
Aday Gösterme KuralıEMI Filtresi
| YB | 12 | D2 | - | 10 A | - | Q |
| | | | | | | | | | | ||
| Tek aşama | Devre | Boyut | Akım | Çıkış Bağlantısı | ||
| 12:12 devre | D2 | 6A : 6 amper | S:hızlı açma sekmesi 250 | |||
| 8A : 8 amper | W:tel | |||||
| 10A :10 amper | S: Lehim Pabucu Terminalleri |
*S: Hızlı açılan 6,35x0,8 mmS: lehim 4.0x0.8mmW: UL1015 18awg
Filtre Seçim Tablosu:
| Parça No. | Dava | Nominal Akımlar (A) | Çıkış Bağlantıları |
| YB12D2-1A | D2 | 1 | Hızlı açılan terminal |
| YB12D2-3A | D2 | 3 | |
| YB12D2-6A | D2 | 6 | Tel |
| YB12D2-8A | D2 | 8 | |
| YB12D2-10A | D2 | 10 | Lehim Pabucu Terminalleri |

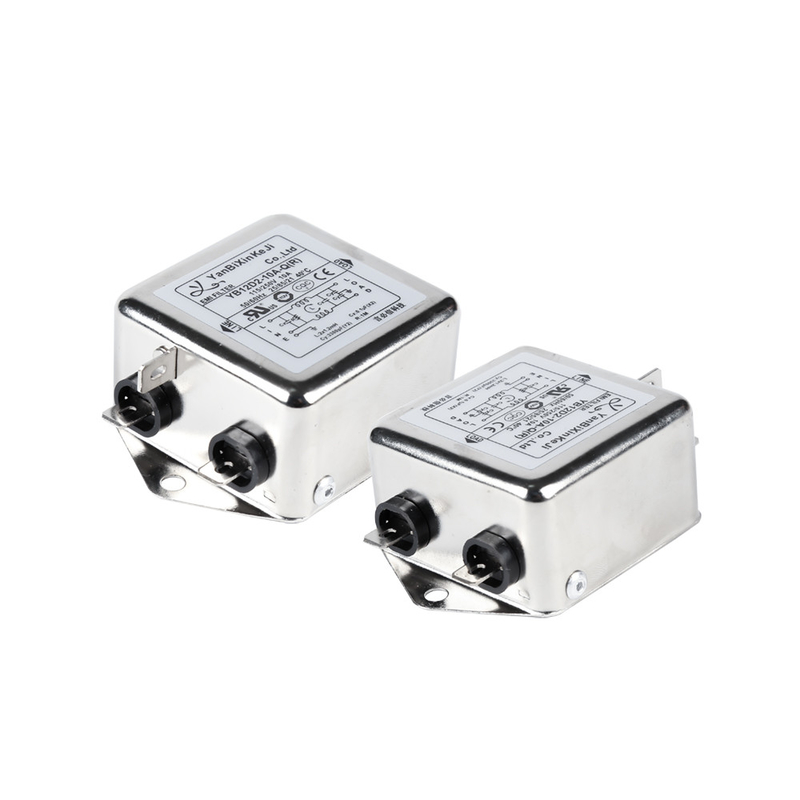

YB12D2-10A-Q(R) Ürün Resmi:
Elektrik Şeması:
Mekanik Boyut (Birim: mm)
Ekleme kaybı tablosu (IEC/CISPR No.17'ye göre 50ohm sistemde)
Diğer EMI Filtre Serileri
IEC Giriş Filtresi ve Güç Giriş Modülü Filtresine ek olarak en eksiksiz EMI filtreleri yelpazesine sahibiz, ayrıca tek fazlı filtrelerimiz, üç fazlı filtrelerimiz, PC kartları için özel EM filtrelerimiz vb. var, bizimle iletişime geçin, elimizde Sizin için doğru EMI filtrelerini seçecek profesyonel teknisyenlerden haber almak için sabırsızlanıyoruz.
