Menşe yeri:
Çin
Marka adı:
YBX
Sertifika:
CQC CE CB TUV ROHSE
Model numarası:
YB22A5-20A-Q
Bize Ulaşın
video
video
video
video

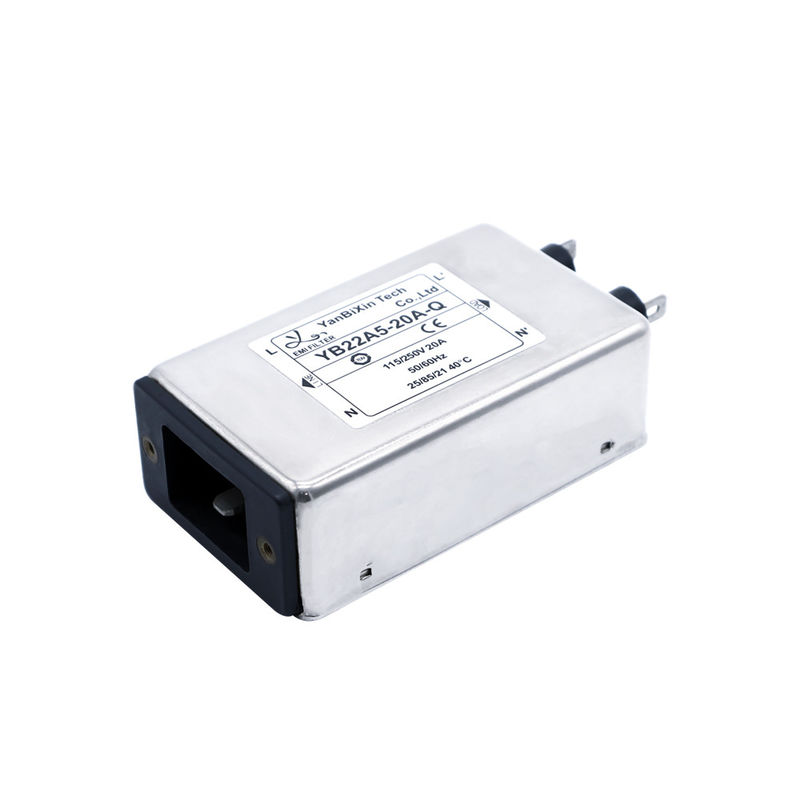

YB22A5-20A-Q IEC Giriş EMI Filtresi UL Sertifikaları 115V/250V Soket Tipi Ana Filtre
İlgili ürünün sertifikaları var, çoklu kurulum seçenekleri mevcuttur, ürün ücretsiz EMC teşhis testi sağlamak için en iyi araştırma laboratuvarları ile çalışarak özelleştirilebilir
Teknik özellik:
| Ürün | A5 IEC Giriş Filtre |
| Model | YB22A5-20A-Q |
| Transfer Fonksiyonu | Düşük geçiş |
| Paket Türü | Yüzey Montajı |
| İsimsel Merkez Frekansı | 10K-30MHZ |
| Ekleme Kaybı | 60 ~ 90dB |
| Giriş impedansı | 50Ω |
| Adlık Voltaj | 125VAC 250VAC |
| Rütbeli Akım | 1A~20A |
| Çevre sıcaklığı | 40°C |
| Sıcaklık aralığı | 25 / 085 / 21 |
| Çalışma sıklığı | 50/60HZ |
| Satırdan satıra | 1450VDC |
| Çizgiden yere | 2250VDC |
| Maksimum Sızıntı Akımı | 115VAC/50HZ 0.3uA Max |
| MOQ | 500 adet. |
| Fiyat | USD1~2/Meter |
| Önderi Zamanı | 5 ~ 15 hafta günü |
Özellikleri:
-- Mükemmel performans / kompakt yapı
-- Ön arka taraftan vidalı versiyon
-- Seçmeli tıbbi versiyonlar (R5) türü)
-- Hızlı bağlantı ((6.35*0.8mm), lehim veya tel
-- IEC 320 soketli yüksek performanslı ve yüksek zayıflatma gücü filtreleri
-- (R5) türleri IEC/EN60601-1'in güvenlik açıklığı, sızıntı akımı ve yüksek hipot testi için gereksinimlerine uygun.
-- Farklı müşterilerin EMC testlerini karşılamak için çeşitli parçalar ve kombinasyonlar vardır.
-- Müşterinin gereksinimlerine göre özel ürünler
Tipik Uygulamalar:
- Özellikle LCD ve PDP TV, tıbbi uygulamalar, genel elektrikli aletler için tasarlanmıştır.
-- Tıbbi ekipman
-- Test ve ölçüm ekipmanları
-- Küçük ve orta büyüklükteki makineler ve ev eşyaları
-- Tek fazlı güç kaynağı, anahtarlı güç kaynağı
Adaylık Kuralı:
| YB | 22 | A5 | - | 20A | - | Q |
| | | | | | | | | | | ||
| Tek Fazlı | Devre | Boyut | Mevcut | Çıkış Bağlantısı | ||
| 2222'lik devre. | A15 | 10A: 10 amp | Q: Fast-on tab 250 | |||
| 15A: 15 amp | W: kablo | |||||
| 20A: 20 amp | S:Solder Lug Terminalleri |
* S: 6.35x0.8mm hızlıS: Lehimleme 4.0x0.8mmW: UL1015 18awg
Tablolar:
| Model numarası. | Rütbeli Akım @40°C |
Terminal Seçenekleri* | Kanama direnci (ihtiyaç duyulmaz) | G (ihtimal) | Sızıntı akımı 250V/50Hz | Elektrik Şeması | Adlık Voltaj | Çalışma sıklığı (Hz) | ||
| YB11A1-1A | 1A | Q | S | W | - | - |
<0,8mA |
Fig.1 |
115/250V |
50/60Hz |
| YB11A1-2A | 2A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-3A | 3A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-4A | 4A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-6A | 6A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-8A | 8A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-10A | 10A | Q | S | W | - | - | Fig.1 | |||
| YB11A1-15A | 15A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-1A | 1A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-2A | 2A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-3A | 3A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-4A | 4A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-6A | 6A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-8A | 8A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-10A | 10A | Q | S | W | - | - | Fig.1 | |||
| YB11A2-15A | 15A | Q | S | W | - | - | Fig.1 | |||
YB22A5-20A-Q IEC Giriş Filtresi Resimi:
IEC/CISPR No.17 uyarınca 50 ohm sisteminde yerleştirme kaybı tablosu
