Özel Tip Soket EMI Filtresi Sigorta ve Anahtar 1A ~ 10A Güç Giriş Modülü Filtresi
IEC giriş filtreleri YB-C serisi
Özellikleri:
- Hayır.10A'ya kadar olan nominal akımlar
- Hayır.Tek sigorta tutucusu
- Hayır.2 kutuplu salıncak anahtarı
- Hayır.Genel amaçlı uygulama
-- Onaylar:
Adaylık Kuralı:
YB 11 C7 - 3A - Q (R5)
¦ ¦ ¦ ¦ ¦ ¦
Devre kesi akım bağlantısı isteğe bağlı
Elektrik şeması:
Standart tür
R5 tipi
Tablolar:
| Rütbeli Akım @40°C |
Terminal Seçenekleri* |
Kanama direnci (ihtiyaç duyulmaz) |
Toprak (Farklı) |
Sızıntı akımı 250V/50Hz |
Elektrik Şeması |
İsimlendirilmiş Voltaj ((V) | Çalışma Frekansı ((Hz) | ||||||||||||||||||||||||||||||||||||||
| Model numarası. | |||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
| YB11C7-1A | 1A | Q | S | - | - | - | <0,8mA | Fig.1 | 115/250V | 50/60Hz | |||||||||||||||||||||||||||||||||||
| YB11C7-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-1A | 1A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-2A | 2A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-3A | 3A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-4A | 4A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-6A | 6A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-8A | 8A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
| YB11C7-10A | 10A | Q | S | - | - | - | Fig.1 | ||||||||||||||||||||||||||||||||||||||
Tıbbi Tip Tablolar:
| Rütbeli Akım @40°C |
Terminal Seçenekleri |
Kanama direnci (ihtiyaç duyulmaz) R (MΩ) |
Tıbbi ekipman (ihtiyaç duyulmaz) |
Yer (ihtiyaç duyulmaz) |
Sızıntı akımı 250V/50Hz | Elektrik Şeması |
İsimlendirilmiş Voltaj ((V) | Çalışma Frekansı ((Hz) |
||||||||||||||||||||||||||||||||||||||||
| Model numarası. | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||
| YB11C7-1A-x ((R5) | 1A | Q | S | - | 1 | 5 | - | <5μA | Fig.2 | 115/250V | 50/60Hz | |||||||||||||||||||||||||||||||||||||
| YB11C7-2A-x ((R5) | 2A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-3A-x ((R5) | 3A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-4A-x ((R5) | 4A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-6A-x ((R5) | 6A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-8A-x ((R5) | 8A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C7-10A-x ((R5) | 10A | Q | S | - | 1 | 5 | - | Fig.2 | ||||||||||||||||||||||||||||||||||||||||
* S: 6.35x0.8mm hızlıS: Lehimleme 4.0x0.8mmW: UL1015 18awg
Mekanik Boyut (birim: mm)
C. Dava

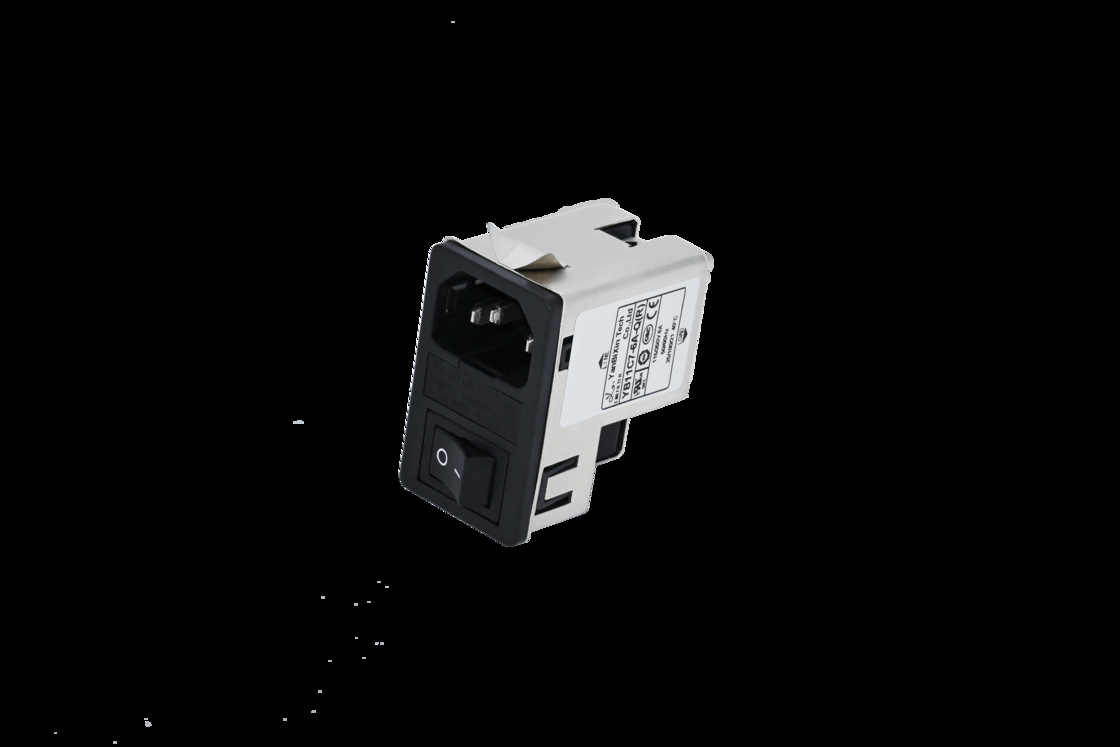

YB11C7-10A-Q Ürün Resimler:
IEC/CISPR No.17 uyarınca 50 ohm sisteminde yerleştirme kaybı tablosu:
Farklılık modu
1A 3A 6A
8A 10A
Gönderi:
--- Nakliye şartları: DHL, UPS, FedEx, TNT, EMS
--- LimanShenzhenya da istek olarak.
