Menşe yeri:
Çin
Marka adı:
YBX
Sertifika:
cUL, TUV, CQC, CE, ROHS
Model numarası:
YB11C4-10A-Q
Bize Ulaşın
video
video
video
video

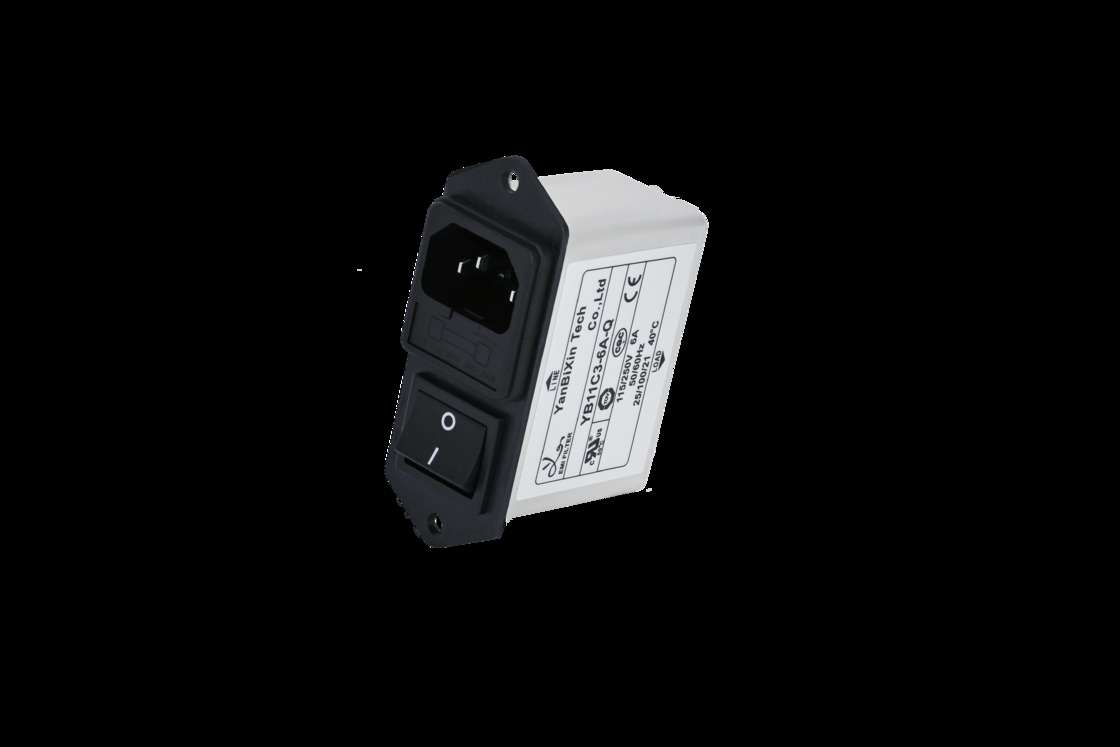

110V/250V AC EMI Filtreleri 10A Güç Girdi Modülü Filtreleri Yeşil Anahtarlarla
Teknik özellik:
| Ürün | Emi Güç Filtresi |
| Model | Emi Güç Filtresi YB-C3 |
| Transfer Fonksiyonu | Düşük geçiş |
| Paket Türü | Yüzey Montajı |
| İsimsel Merkez Frekansı | 10K-30MHZ |
| Ekleme Kaybı | 60 ~ 90dB |
| Giriş impedansı | 50Ω |
| Adlık Voltaj | 125VAC 250VAC |
| Rütbeli Akım | 1A 3A 6A 8A 10A |
| Çevre sıcaklığı | 40°C |
| Sıcaklık aralığı | 25 / 085 / 21 |
| Çalışma sıklığı | 50/60HZ |
| Satırdan satıra | 1450VDC |
| Çizgiden yere | 2250VDC |
| Maksimum Sızıntı Akımı | 115VAC/50HZ 0.3uA Max |
| MOQ | 100 adet. |
| Fiyat | USD2~7/Meter |
| Önderi Zamanı | 5 ~ 15 hafta günü |
Özellikleri:
-- Ürünler yüksek doygunluk direnci ve mükemmel termal davranışla yüksek zayıflama, temelinde boğular
-- (R5) türleri IEC/EN60601-1'in güvenlik açıklığı, sızıntı akımı ve hipot testi için gereksinimlerine uygun
-- Farklı müşterilerin EMC testlerini karşılamak için çeşitli parçalar ve kombinasyonlar vardır
-- Müşterinin gereksinimlerine göre özel ürünler
Tipik Uygulamalar:
1Taşınabilir elektrik ve elektronik ekipman;
2.Tıbbi ekipman;
3Test ve ölçüm ekipmanları;
4.Küçük ve orta büyüklükteki makineler ve ev eşyaları
5Tek fazlı güç kaynağı, anahtar modlu güç kaynağı
Atama KuralıIEC Giriş Fiter
| YB | 11 | C4 | - | 10A | - | Q |
| | | | | | | | | | | ||
| Tek Fazlı | Çember | Boyut | Mevcut | Çıkış Bağlantısı | ||
| 1111. devre. | C4 | 6A: 6 amp | Q: Fast-on tab 250 | |||
| 8A: 8 amp | W: kablo | |||||
| 10A :10 amp | S:Solder Lug Terminalleri |
* S: 6.35x0.8mm hızlıS: Lehimleme 4.0x0.8mmW: UL1015 18awg
Filtre Seçim Tablosu:
| Bölüm No. | Dava | Rütbeli Akımlar (A) | Çıkış Bağlantıları |
| YB11C4 | C4 | 1 | Hızlı giriş terminalı |
| YB11C4 | C4 | 3 | |
| YB11C4 | C4 | 6 | Kablo |
| YB11C4 | C4 | 8 | |
| YB11C4 | C4 | 10 |
Peçeteci Lug Terminalleri |
Elektrik Şeması:
Mekanik Boyut (birim: mm)
| Dava | A | B | C | D | E | F | G | H | Ben... | J | K | L | |||||||||||||||||
| C3/C4 | 62 | 61 | 29.5 | 80 | 72 | 35 | 11 | 11 | 17 | 3.5 | 6.35*0.8 | 46 | |||||||||||||||||
| Tahammül | ± 1 | ± 1 | ± 1 | ± 1 | ±0.15 | ± 1 | ±0.5 | ±0.5 | ±0.5 | ± 1 | ±0.15 | 46 | |||||||||||||||||
YB11C4-10A-Q EMI Filtresi:
IEC/CISPR No.17 uyarınca 50 ohm sisteminde yerleştirme kaybı tablosu
